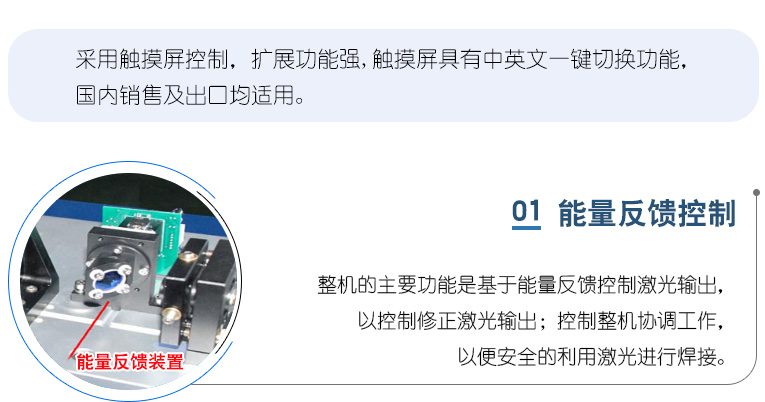

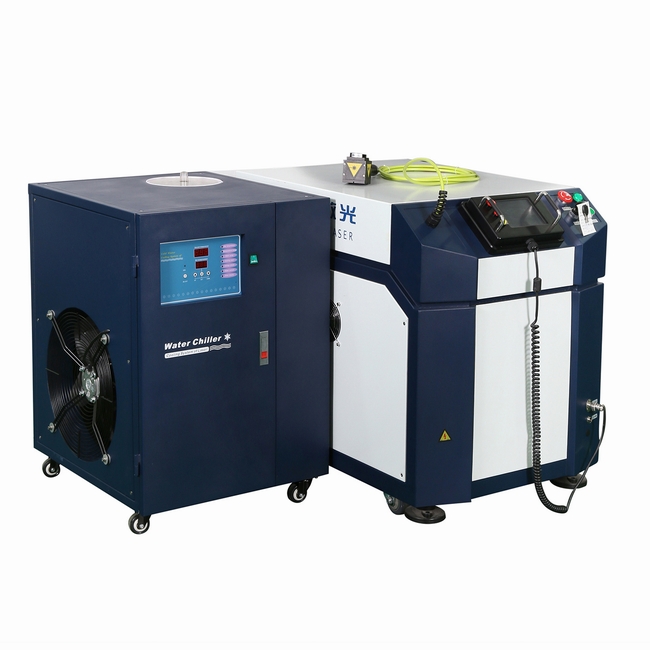

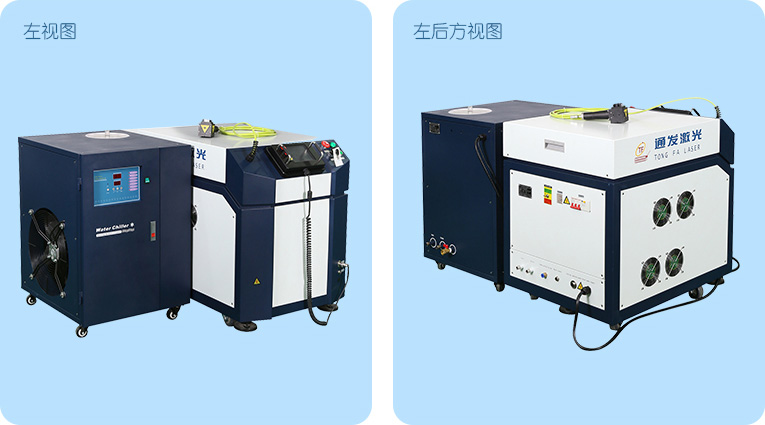

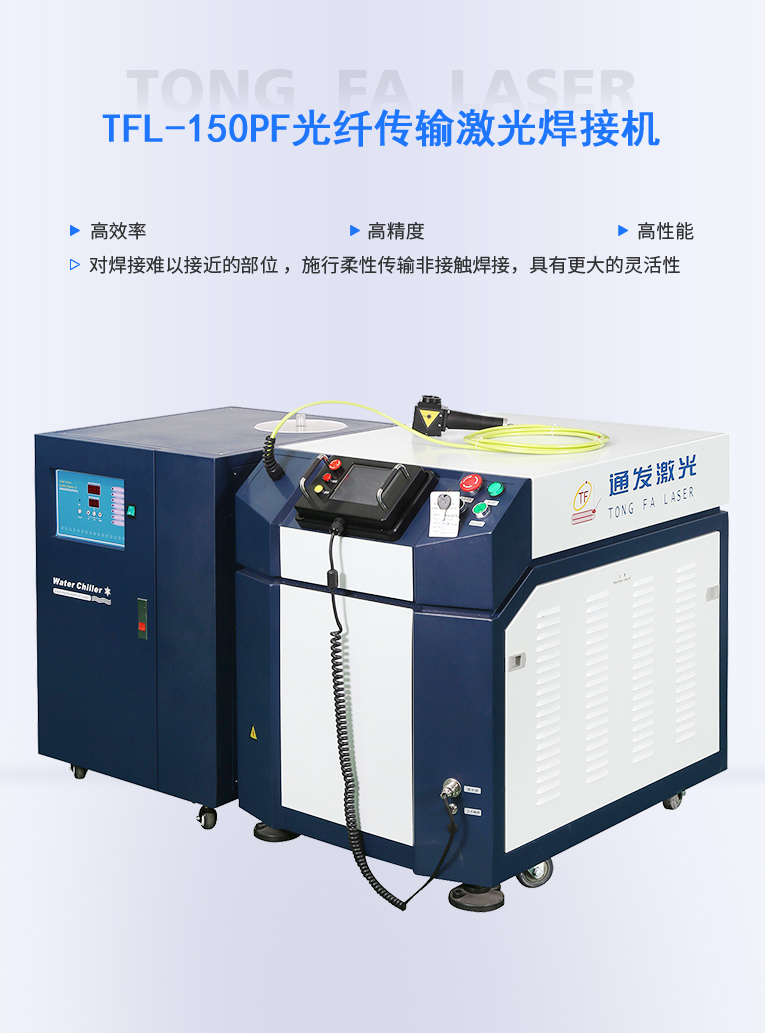

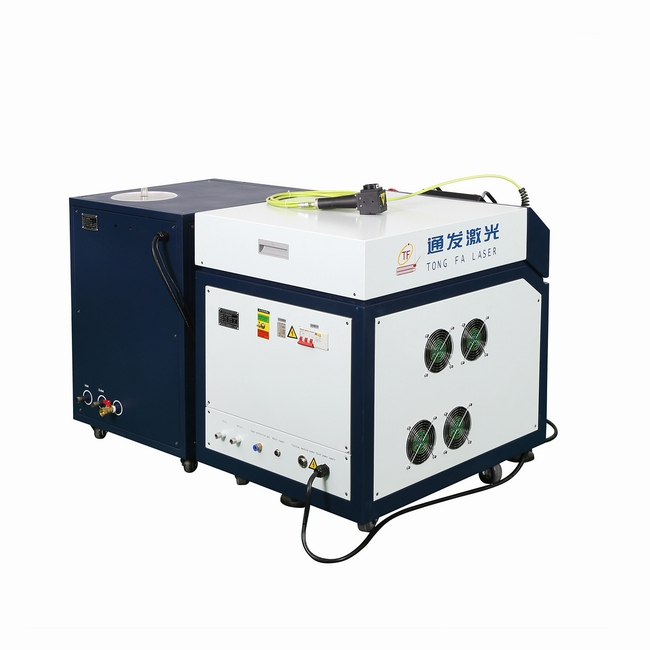

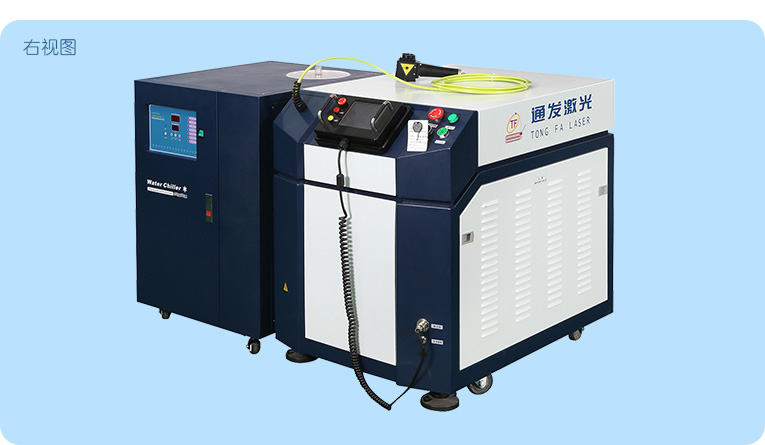

通發激光TFL-150PF光纖激光焊接機，采用能量反饋控制模式，能量較穩定，光纖傳輸光束質量好，適合0.5mm以下金屬不銹鋼板材的精密激光焊接，是批量五金產品中小功率焊接專用機型。
分享至：
光纖激光焊接機是將高能激光束耦合進入光纖，遠距離傳輸后，通過準直鏡準直為平行光,再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位，施行柔性傳輸非接觸焊接，具有更大的靈活性。目前應用在鈑金制造、電池封口、汽車零部件等行業上。光纖傳輸激光焊接機激光束可實現時間和能量上的分光，能進行多光束同時加工，為更精密的焊接提供了條件。
光纖激光焊接機加工樣品圖片
手機不銹鋼五金零件激光焊接

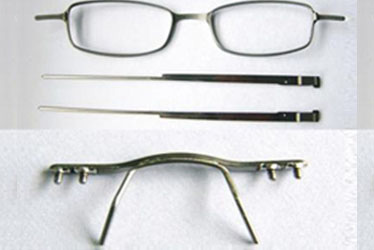

不銹鋼、鈦合金眼鏡激光焊接

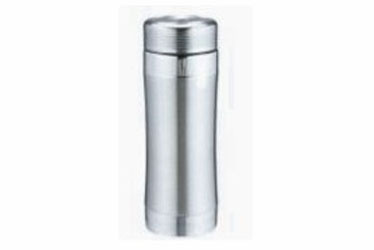

不銹鋼水杯激光焊接加工
金銀首飾激光點焊
黃金吊墜的激光焊接
打印機刮刀的激光焊接
應用范圍
通發激光TFL-150PF光纖激光焊接機，采用能量反饋控制模式，能量較穩定，光纖傳輸光束質量好，適合0.5mm以下金屬不銹鋼板材的精密激光焊接，是批量五金產品中小功率焊接專用機型。

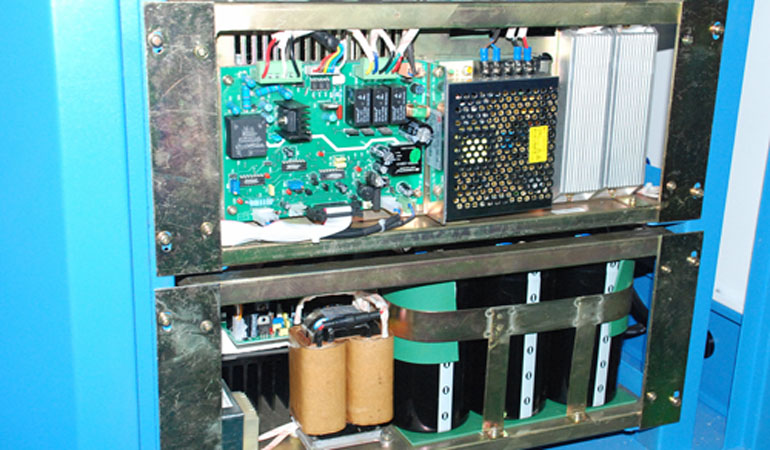

精密電源
1、該設備采用升壓電源，不受電網波動影響，同時電源的單點能量輸出能力也更強。
2、該設備電源采用分流設計，將大的發熱元件分流到幾路控制，有效的減少了電源的發熱功率。
3、該設備電源采用進口的IGBT，保證質量。
4、激光電源采用大功率隔離變換技術，人體觸摸任何放電部分不會觸電，安全性得到提高。
6、激光大電流放電具有軟硬件過流保護鎖定及報警。
核心激光器

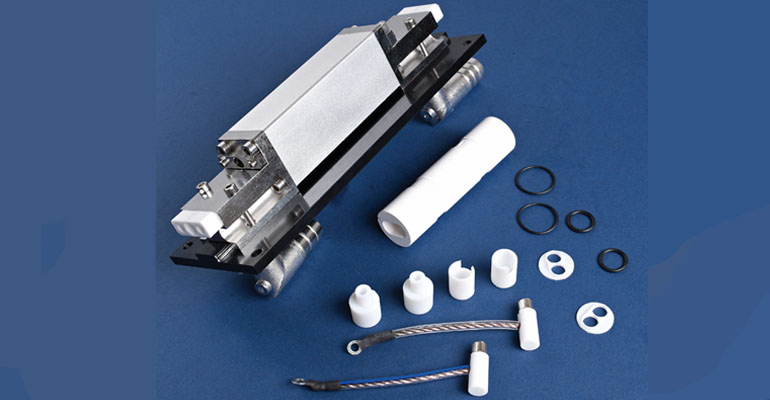

1、激光棒采用新型YAG激光棒，優化了激光棒的參數，使激光光電轉換效率提高，優于普通激光棒單點能量和光束質量。
2、采用全腔水冷技術，使得激光棒和燈管的散熱較快，改善了光學穩定度。
3、采用疊簧鏡架，比普通的拉簧鏡架更穩定，光路輸出更穩定。
4、鏡片均采用軍工級鍍膜，比普通鏡片更耐用。
標準工作臺
該工作臺可以四軸聯動，實現曲面的點焊。
適合首飾、小零件手工激光點焊，如戒指，項鏈，吊墜，耳環等的激光焊接，可以選擇顯微鏡觀察，或者CCD顯示。
機械手在激光焊接中已經獲得充分是利用，特別是汽車流水線焊接，利用機械手即可實現無人化車間生產，效率大大提升。本機械手為5軸控制，加工半徑可選，可實現大型產品的激光焊接。
附件與耗材
脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
在焊接過程中，難免出現融化的金屬溶液飛濺的現象，保護鏡片主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
激光焊機冷水機濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，保護激光器，延長激光設備是使用壽命。
美的集團（SZ.000333）是一家以家電制造業為主的大型綜合性企業集團，旗下?lián)碛行√禊Z（SZ000418）、威靈控股（HK00382）兩家子上市公司。主要家電產品有家用空調、商用空調、大型中央空調、冰箱、洗衣機、微波爐、風扇、飲水機、熱水器、空氣能熱水機、電水壺、烤箱、抽油煙機、灶具等和空調壓縮機、冰箱壓縮機、電機、磁控管、變壓器等家電配件產品。擁有的小家電產品群和廚房家電產品群；在全球設有60多個海外分支機構，產品遠銷200多個國家和地區。
珠海格力電器股份有限公司是集研發、生產、銷售、服務于一體的國有控股家電企業，其產品包括家用空調、中央空調、空氣能熱水器、TOSOT生活電器、晶弘冰箱等。格力電器在全球擁有珠海、重慶、合肥、石家莊、鄭州、武漢、巴西、巴基斯坦大生產基地，8萬多名員工，至今已開發出包括家用空調、商用空調在內的20大類、400個系列、7000多個品種規格的產品，自主研發的GMV數碼多聯一拖多機組、離心式大型中央空調、G-Matrik直流變頻空調等一系列高科技產品填補了國內空白。
深圳市百泰珠寶首飾有限公司是集首飾研發、生產加工、批發及零售于一體的大型黃金首飾企業。擁有現代化大型工廠近二萬平方米，高級管理人員、專業技術人員及高素質技術工人1500余人。公司總資產規模人民幣5.1億元，年生產加工黃金首飾能力達100噸。2004年起，連續三年稅利超千萬，累計出口創匯超過1億美元，已成為國內較大的黃金首飾制造商。公司現為全國首飾標準化技術委員會委員單位、中國珠寶玉石首飾行業協會副會長單位、世界黃金協會指定生產廠家。
技術參數
|
型號 |
TFL-150PF |
|
激光波長 |
1064nm |
|
激光功率 |
150W |
|
激光脈沖能量 |
60J |
|
光纖輸出數量 |
1路 |
|
反饋方式 |
電流反饋 |
|
脈沖寬度 |
0.2-15ms |
|
脈沖頻率 |
0.4-200Hz |
|
焊點大小 |
0.4-2mm |
|
激光能量變化率 |
<±1.5% |
|
主機耗電功率 |
≤6KW |
|
電力需求 |
AC380v±10%/50Hz，30A |
|
冷卻方式 |
1.5P冷水機 |
|

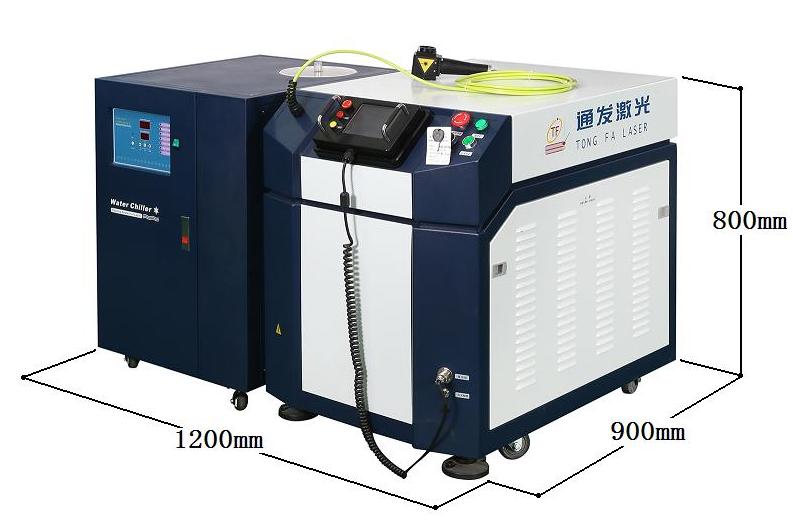

主機外形尺寸（長*寬*高） |
600×900×800 |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)?，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
