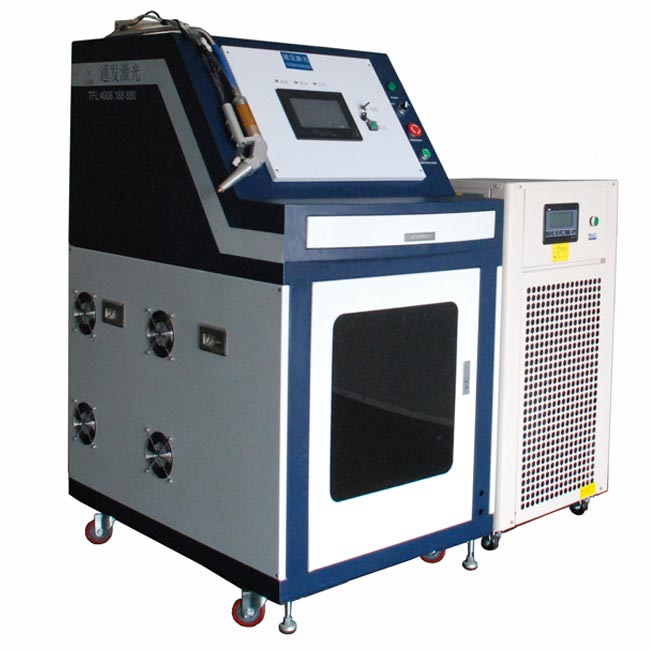

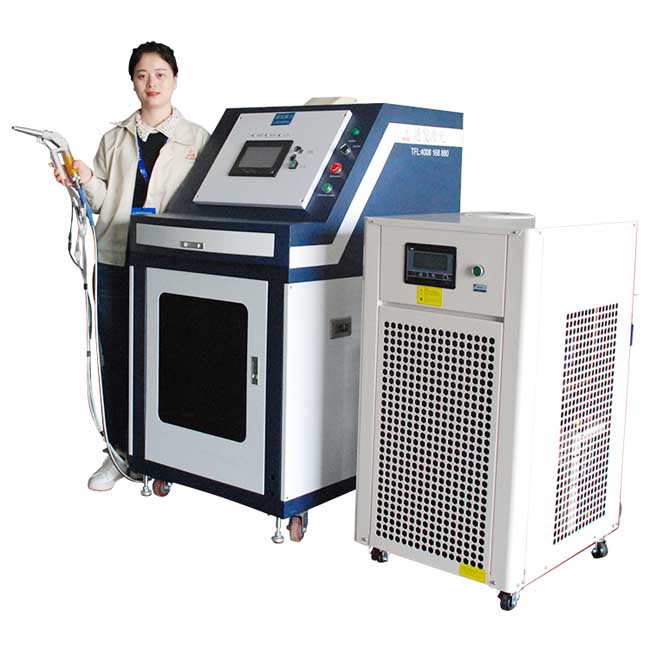

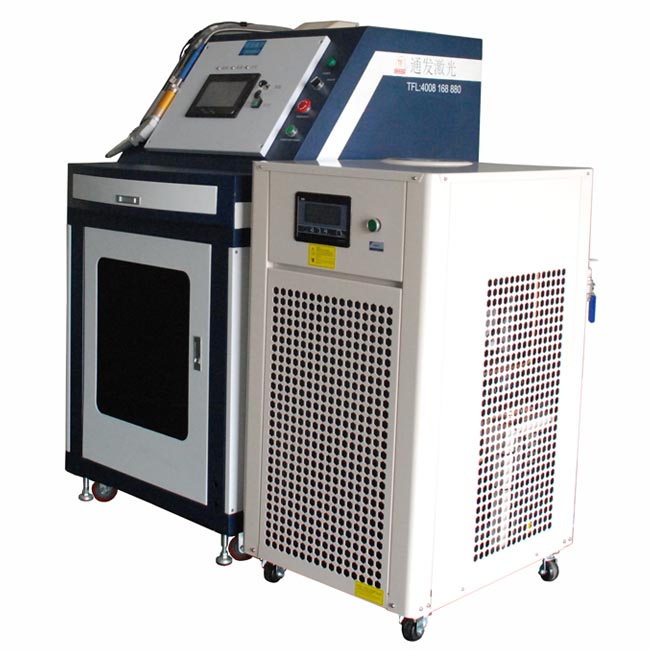

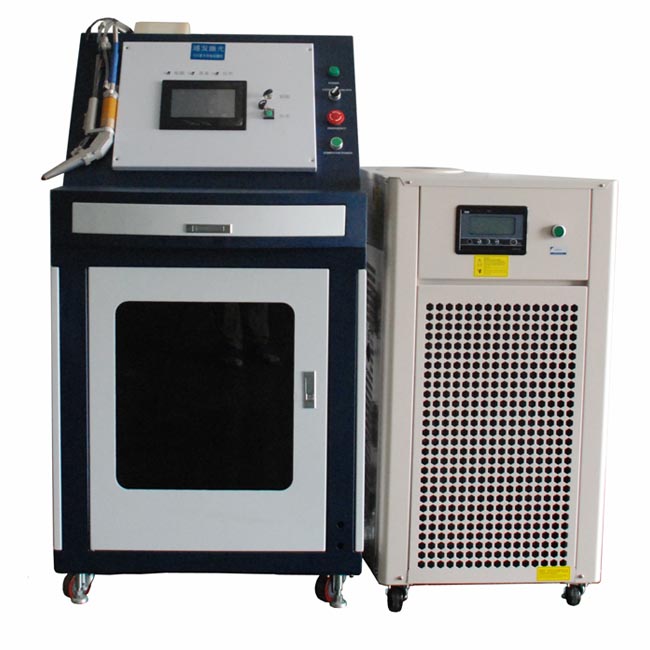

手持式激光焊接機 TFL-800F

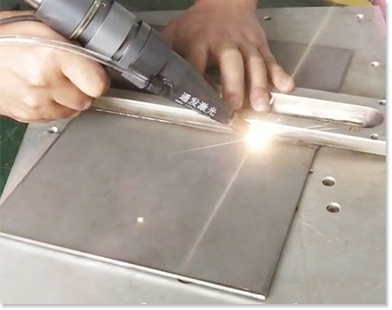

通發手持式激光焊接機，用手持式焊接槍替代以前固定光路，手拿焊接，靈活方便，焊接距離更長，克服工作臺空間的局限性，工件尺寸不統一時無法自動焊接的情況下使用。主要針對大型工件、固定位置如內直角、外直角、平面焊縫焊接、焊接時熱影響區域小，變形小、而且焊接深度大，焊接牢固。是遠距離焊接大工件的較為靈活的全新的焊接工藝。

訂購熱線：4008-168-880

分享至：

產品詳情產品視頻客戶見證產品參數 外形設計安裝使用

1、手持式焊接槍替代以前固定光路，更靈活方便，實現遠距離激光焊接，克服工作臺行程空間的局限性；

2、手持焊接頭輕便靈活，操作方便簡易，滿足多種角度、多種位置的焊接；

3、手持式焊頭可配備5米/10米進口光纖，靈活方便可以實現戶外焊接；

4、采用紅外線定位，用于焊接頭位置校對和焊接時的位置驗證，焊接位置更準確，確保焊縫更美觀；

5、激光焊接深度大，焊接牢固；

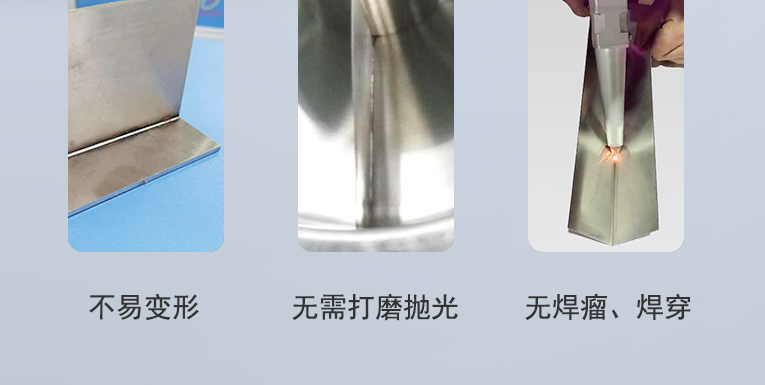

6、不易變形，易打磨
拋光，解決了使用氬弧焊
出現的焊穿、焊瘤、焊接
質量等問題；

7、也適用各種復雜焊縫，各種器件的點焊。

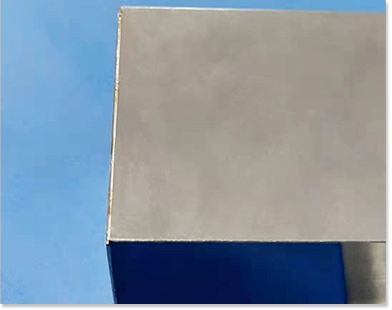

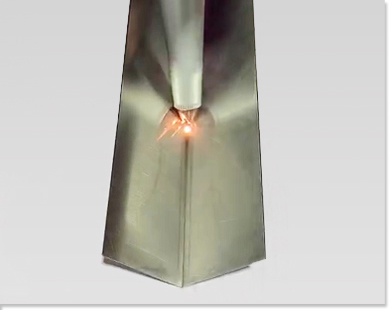

TFL-800F 手持式激光焊接機應用范圍

1、鈑金、機箱、水箱的激光焊接

4、廚衛、洗手盆類五金激光密封焊接；

2、各類五金燈式
激光焊接

3、門窗框架類激光焊接；

5、廣告牌、廣告字激光焊接

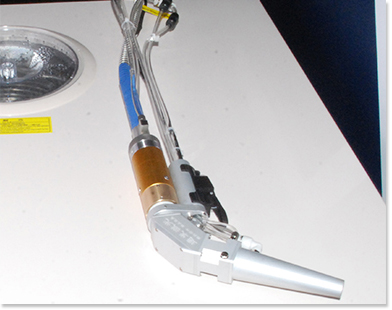

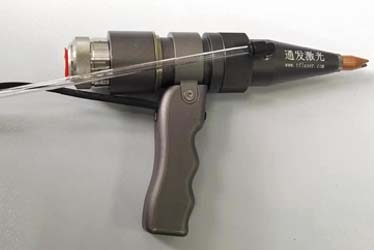

通發激光手持焊接頭

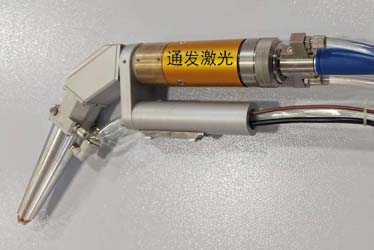

大功率水冷連續焊接頭
大功率水冷連續焊接頭

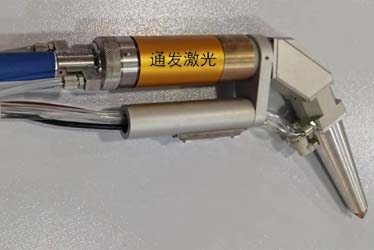

小功率連續焊接頭
小功率連續焊接頭

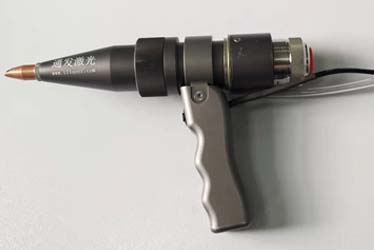

脈沖焊接頭
脈沖焊接頭

光纖激光器優勢

通發激光光纖激光器優勢

光纖激光器焊接速度

通發激光光纖激光器焊接速度

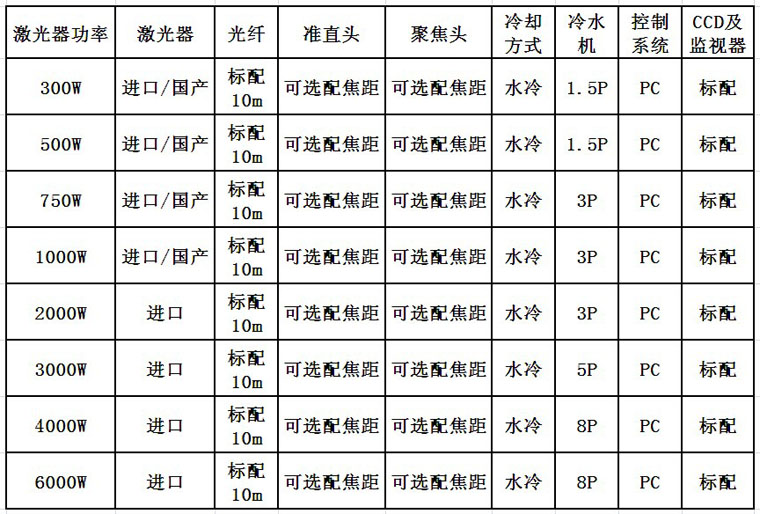

光纖激光器配置

通發激光光纖激光器配置

長春一汽富維汽車零部件股份有限公司是一家以生產汽車內飾、汽車外飾、車輪、車身電子、車身金屬件、濾清器等產品為主營業務的上市公司。企業總資產47.8億元（截至2012年末）。是一汽集團內一汽解放、一汽轎車、一汽—大眾、一汽客車和一汽豐田、一汽吉林汽車、一汽通用、天津一汽夏利等整車企業的核心供應商，公司下轄車輪廠、沖壓件分公司、成都車輪分公司、佛山車輪分公司等四家全資企業，是國內外多家知名整車企業的戰略合作伙伴。
深圳市欣旺達電子股份有限公司是以鋰離子電池模組的研發、設計、生產及銷售為主營業務的高新技術企業，是鋰離子電池模組解決方案及產品提供商，致力于為客戶提供安全、輕便、持久的綠色能源產品。是國內鋰能源領域設計能力強、配套能力好、產品系列多的鋰離子電池模組制造商之一。
深圳市拓科智能科技有限公司成立于2015年底，總部位于深圳市龍華大浪。公司的研發團隊來自鋰離子電池制造業、汽車制造業、電子制造業的技術專家、一線工程師、產品專家組成了核心研發管理團隊，擁有20余年電子行業自動化生產線開發與制造、機器人開發與應用，10余年的電池裝備研發、制造經驗。

技術參數(800W-1500W,多種功率可選)：

激光器型號	TFL-800F 手持式激光焊接機
激光波長	1070-1080nm
激光功率	800W
激光器輸出穩定性	±2%
激光器重量	40kg
光纖直徑	100μm
光纖長度	5米、10米
光斑可達	Φ0.2mm
泵浦源	半導體
光束質量	≤1.1
瞄準定位	紅光+內、外角自動焊接裝置
激光器主機耗電功率	4KW
電力需求	380V±5%/50Hz
冷卻方式	水冷，去離子水
主機尺寸	6008001400mm

激光器型號	TFL-1000F 光纖激光焊接機
激光波長	1070-1080nm
激光功率	1000W
激光器輸出穩定性	±2%
激光器重量	40kg
光纖直徑	100μm
光纖長度	5米、10米
光斑可達	Φ0.2mm
泵浦源	半導體
光束質量	≤1.1
瞄準定位	紅光+內、外角自動焊接裝置
激光器主機耗電功率	6KW
電力需求	380V±5%/50Hz
冷卻方式	水冷，去離子水
主機尺寸	6008001400mm

激光器型號	TFL-1500F 光纖激光焊接機
激光波長	1070-1080nm
激光功率	1500W
激光器輸出穩定性	±2%
激光器重量	40kg
光纖直徑	100μm
光纖長度	5米、10米
光斑可達	Φ0.2mm
泵浦源	半導體
光束質量	≤1.1
瞄準定位	紅光+內、外角自動焊接裝置
激光器主機耗電功率	9KW
電力需求	380V±5%/50Hz
冷卻方式	水冷，去離子水
主機尺寸	6008001400mm

電氣要求:

市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。

冷卻水要求:

純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。

環境要求:

防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)?，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。

減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境

環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）

環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。

激光設備使用注意事項:

良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。

較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
